1. 应用场景

传统视频转码技术主要应用领域是数字电视广播和数字媒体前端处; 互联网时代中，视频娱乐市场以内容为王，能够实时转换任意格式的视频内容是未来市场发展的一个核心趋势。海量的视频数据内容需要海量的计算能力，CPU计算资源宝贵，继续使用CPU进行视频处理操作不但难以满足市场需求，甚至逐渐暴露出低效率和高成本的弊端，所以用硬件实现编解码、转码等是非常必要的。

2. 实现方案

为了适应市场的各方面需求，以及为客户提供便捷易上手的解决方案，同时为展示星空体育智能加速卡的功能和性能，实现了三种视频转码解决方案。

1. 使用星空体育智能处理卡，为端、云侧推理提供的强大运算能力支撑，并具备视频解码功能。

2. 基于星空体育硬件加速编解码SDK(cncodec)以第三方库的方式进行开发，可以根据具体场景方便地调节与选择，具有很高的扩展性。

3. 直接调用星空体育运行时库(CNRT)，具有很高的执行效率。

4. 可与星空体育AI平台同时开发，实现视频转码和AI的高度结合与集成。

1. 硬件平台

星空体育MLU270系列智能处理卡

星空体育 MLU270采用星空体育MLUv02架构，可支持视觉、语音、自然语言处理以及传统机器学习等多样化的人工智能应用，更为视觉应用集成了充裕的视频和图像编解码硬件单元。

MLU270集成了星空体育在处理器架构领域的一系列创新性技术，处理非稀疏深度学习模型的理论峰值性能提升至上一代思元100的4倍，达到128TOPS(INT8)；同时兼容INT4和INT16运算，理论峰值分别达到256TOPS和64TOPS；支持浮点运算和混合精度运算。

  案例展示

2. 软件环境

依赖星空体育驱动(Cambricon Driver)，星空体育软件(Cambricon Neuware)中的编解码库（CNCodec）、运行时库CNRT、CNDev和CNDrv等。

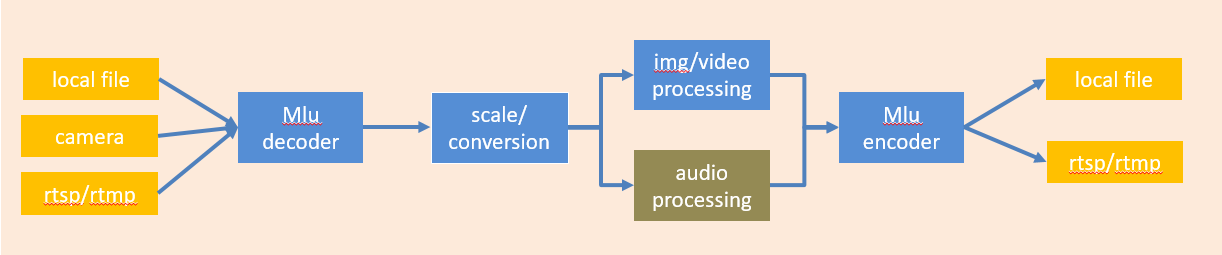

视频转码的系统用例图，如下图所示：

通过系统用例图可发现本系统的主要实现了如下功能：

• 将视频源数据进行硬件解码;

• cvt/scale/AI inference;

• 将视频源数据进行硬件编码

转码一共有三种方案：

(1)基于FFMpeg-MLU的转码方案；

(2)基于CNStream的转码方案；

(3)基于CNCodec的转码库；

基于CNStream的转码方案主要是CNStream SDK实现转码的操作，具体实现可参考视频结构化中的实现方案，这里不详细叙述；

基于CNCodec的转码库主要是基于CNCodec SDK的原生接口进行实现，需要对CNCodec的具体接口以及实现原理较熟悉，这里也不再详细叙述；

基于FFMpeg-MLU的转码方案主要是将CNCodec SDK集成到原生开源的FFMpeg中，基于原生FFMpeg丰富的生态及便捷的使用接口，但是底层基于MLU硬件实现。这里主要介绍FFMpeg-MLU转码方案。

FFMpeg-MLU优点：

• FFMpeg是业界使用最广泛的转码平台，无需改变现有的工作流；

• 使用解码返回Host的架构，可以广泛使用当前已经存在的filter；

• 广泛的demo程序可以使用，方便验证底层硬件；

• 可使用FFmpeg中的filter进行端对端1:N编码或1：N转码视频硬件加速通道；

• 可直接输出YUV，与星空体育AI能力无缝结合，非常容易集成以下增强功能：

  1. 视频缩放，旋转，色彩变换

  2. 服务器端广告插入

  3. 视频水印，裁剪

  4. 视频去隔行

  5. 视频拼接

  6. 流媒体应用开发

  7. 其他图像视频增强应用

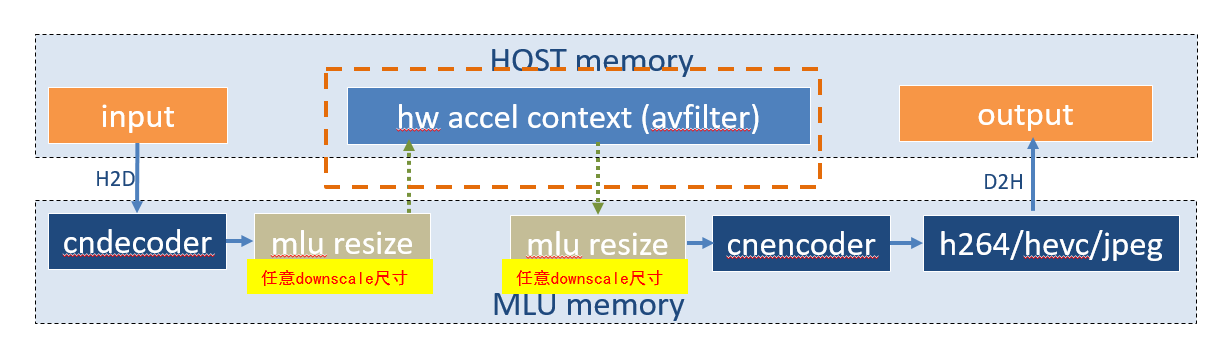

1. 转码框架一：

使用硬件解码器与编码器，在解码器与编码器之间，直接连接一个scale resize 算子，算子直接与解码器绑定，算子直接输出到目标尺寸，无需再使用cpu resize操作，然后再做编码操作。

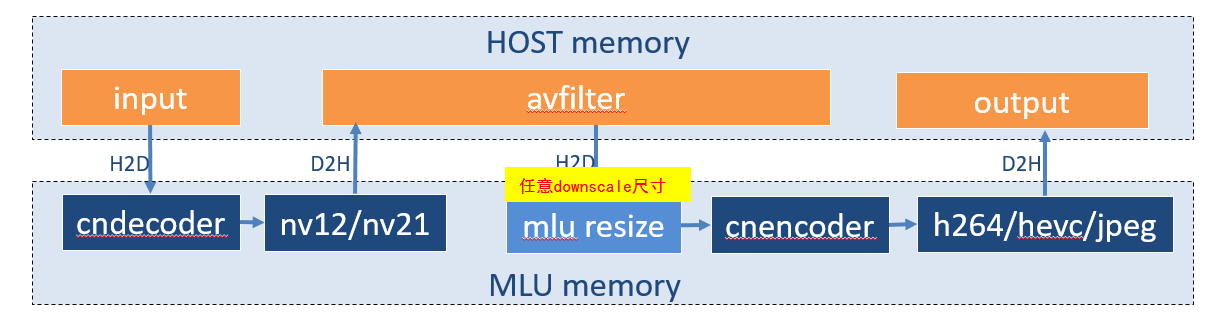

2. 转码框架二：

使用硬件解码器与编码器，在解码器与编码器之间，直接连接一个scale resize 算子，算子直接与编码器绑定，算子直接输出到目标尺寸，然后直接做编码操作。

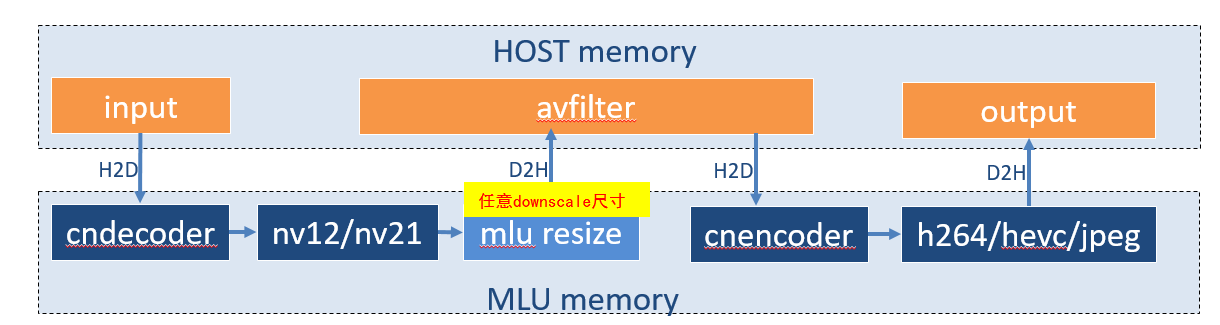

3. 转码框架三：

使用硬件解码器与编码器，在解码器与编码器之间，直接连接一个scale resize 算子，算子作为独立的filter模块，算子直接输出到目标尺寸，然后直接做编码操作。

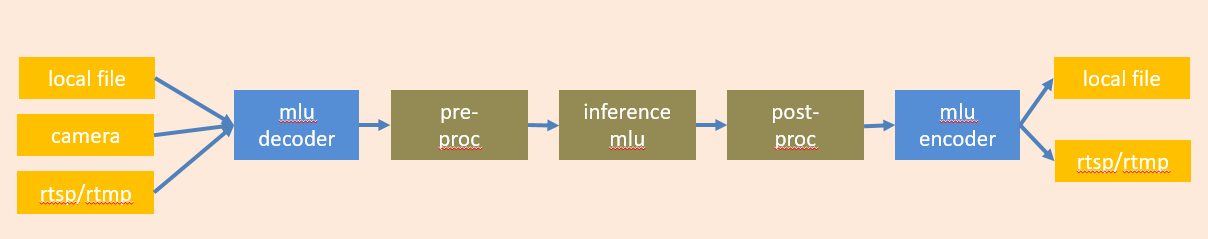

4. 转码框架四(与AI联用)：

前后处理以filter的形式集成；

推理以filter的形式集成，filter进行离线与在线的推理；

可使用原生命令行操作，也可以基于API开发；

需要丰富的前后处理hwfilter。

1. 实现1920x1080的视频转为352x288:

通过命令行实现：

./ffmpeg -re -y -c:v h264_mludec -i res_4.h264  -s 352x288 -c:v h264_mluenc -b:v 32k -rc cbr -qmin 1 -qmax 39 -bf 4 -g 50  cif.h264

1920x1080  --> 352x288

2. 实现多路视频拼接成一路视频:

通过命令行实现：

./ffmpeg -y -c:v h264_mludec -i <input_1> -i <input_2> -i <input_3> -i <input_4> -filter_complex "nullsrc=/Other/developer/index/resources/exadetails/id/size=640x480/index.html [base]; [0:v] setpts=PTS-STARTPTS,scale=320x240 [upperleft]; [1:v] setpts=PTS-STARTPTS,scale=320x240 [upperright]; [2:v] setpts=PTS-STARTPTS, scale=320x240 [lowerleft]; [3:v] setpts=PTS-STARTPTS, scale=320x240 [lowerright]; [base][upperleft] overlay=shortest=1[tmp1]; [tmp1][upperright] overlay=shortest=1:x=320 [tmp2]; [tmp2][lowerleft] overlay=shortest=1:y=240 [tmp3]; [tmp3][lowerright] overlay=shortest=1:x=320:y=240" -c:v h264_mluenc out.mp4

3. 实现rtsp拉流/转码/rtmp推流:

通过命令行实现：

./ffmpeg  -re -y -stimeout 5000000 -rtsp_transport tcp -c:v h264_mludec -i rtsp://10.100.9.75:554/jellyfish-3-mbps-hd-h264.mkv -s 253x288 -vcodec copy -acodec copy -c:v h264_mluenc -f flv -y rtmp://10.100.8.47:554/live/test

您可以访问Github上的开源仓库：https://github.com/Cambricon/ffmpeg-mlu
