1. 应用场景

在科技高速发展的时代，对于语音分析的要求越来越高，而语音识别系统却能解决部分音频不易分析（检索等操作）的问题，可应用在图像压缩、直播平台、特效处理、图像复原等多个场景中。

2. 实现功能

基于市场部分的要求，本系统仅实现了语音转字幕的开发，并且在web端提供了可供交互的展示界面，用户可通过展示界面完成数据的传输与处理结果的展示。

1. 使用星空体育智能处理卡，为端、云侧推理提供的强大运算能力支撑，并具备视频解码功能。

2. 基于cnstream开源框架，以模块的方式组织功能，可以根据具体场景方便地增加或替换模块，具有很高的扩展性。

3. 根据星空体育硬件进行优化，通过多batch等方式，充分利用多个MLU core进行平行处理。

4. 直接加载星空体育离线模型，脱离深度学习框架，直接调用星空体育运行时库(CNRT)，具有很高的执行效率。

1. 硬件平台

星空体育MLU270系列智能处理卡

星空体育 MLU270采用星空体育MLUv02架构，可支持视觉、语音、自然语言处理以及传统机器学习等多样化的人工智能应用，更为视觉应用集成了充裕的视频和图像编解码硬件单元。

MLU270集成了星空体育在处理器架构领域的一系列创新性技术，处理非稀疏深度学习模型的理论峰值性能提升至上一代思元100的4倍，达到128TOPS(INT8)；同时兼容INT4和INT16运算，理论峰值分别达到256TOPS和64TOPS；支持浮点运算和混合精度运算。

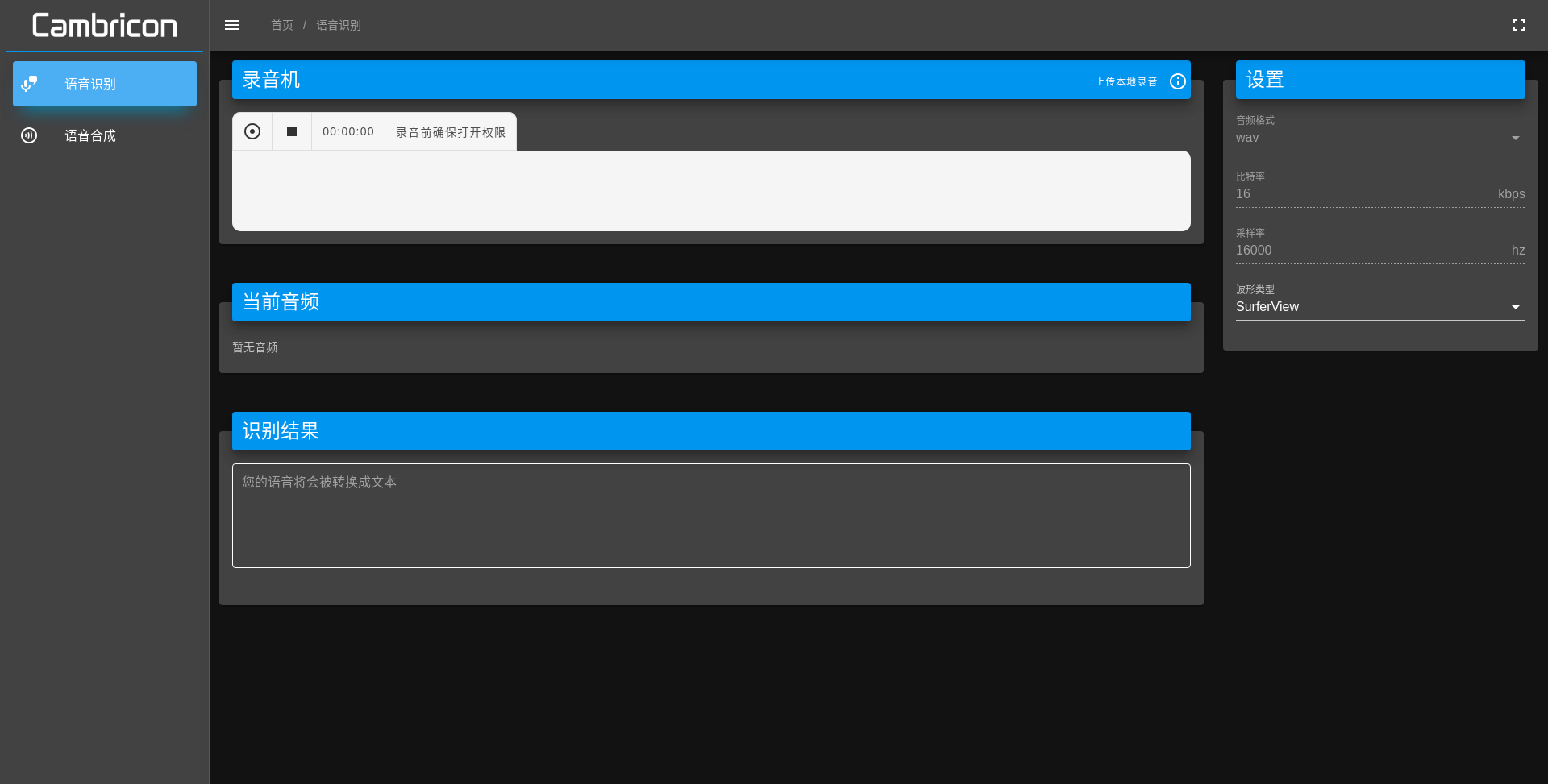

  案例展示

2. 软件环境

依赖星空体育驱动(Cambricon Driver)，星空体育软件(Cambricon Neuware)中的编解码库（CNCodec）、运行时库（CNRT）、CNDEV、CNDRV、CNML、CNPlugin等。

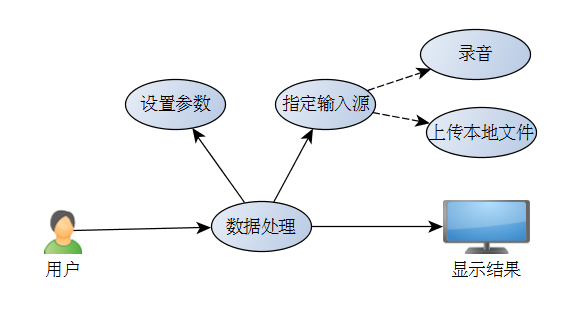

语音识别系统的系统用例图，如下图所示：

1. 系统框架图

语音识别系统可由Infer Server和Web Server两部分组成，

Infer Server采用C++和Bang C进行开发，音频文件解码后先进行特征提取，然后交由Bang C编写的网络处理，

最后得到该音频对应的字幕。

Web Server采用Node.js框架进行开发，解析HTTP请求，完成数据的解析与封装，实现与infer Server之间的通信。

2. 流程图

整个系统的处理流程主要包含Web Server和Infer Server的处理部分，以及两者之间的数据通信部分

其中Web Server的主要功能是提供处理数据的接收以及处理结果的展示服务，相当于一个数据中转站，

而Infer Server则是提供实际的网络推理服务，完成特征提取和识别，是系统中最重要的部分

图像增强系统的流程图如下：

3. 解释说明

整个流程包括以下环节：请求的解析与响应、数据解析与封装、进程通信、音频解码、特征提取以及语音识别网络等。

1）请求的解析与响应

请求可分为两种类型的请求，分别是GET和POST类型的请求

其中GET类型的请求，是将携带的信息放在HTTP链接中传递到Web后端，这种方式的请求携带的数据量一般都小，适合数据是地址链接的

而POST类型的请求，是将数据以表格的方式存放在HTTP请求的body内，这种方式能够传递较大的数据信息，适合以图像视频文件传递的

对于响应，Web Server在收到Infer Server处理的结果后，生成对于响应页面进行发送

2）数据解析与封装

数据的解析与封装主要应用在Web Server与Infer Server之间的通信中。

3）进程通信

Web Server 和 Infer Server是两个独立的进程，它们之间采用socket套接字进行通信，传递在数据解析和封装中所述的数据信息

socket套接字包含client端和server端，在Web Server和Infer Server都会存在一个socket的server，每次消息传递时都会新建一个client与对应的server进行连接，完成进程的通信

4）音频解码

解码使用从Kaldi中提取出的模块在CPU上进行

5）特征提取

特征提取部分是从Kaldi中提取的代码，能够提取fbank、mfcc等多种特征

6）语音识别网络

由Bang C编写的网络组成，该网络主体部分是Transformer模型，来源于espnet提供的结构，能够将特征识别出文字

代码将在GitHub（https://github.com/Cambricon）上开源，感谢您的关注。

Espnet: https://github.com/espnet/espnet
