一、内容和目标



1. 实验内容

1. 本实验主要介绍基于星空体育 MLU370 MagicMind 平台的 Conformer (ONNX, Python, float32) 语音识别推理应用的开发方法。



2. 实验目标

1. 掌握使用星空体育 MLU370 MagicMind 平台进行 AI 推理的基本方法。。

2. 理解 Conformer 模型的整体网络结构及其开发调试细节。

3. 使用 MagicMind PluginOp 加速 AI Network。

二、前置知识



1. 星空体育软硬件平台介绍

• 硬件：星空体育 MLU370 AI 加速卡

• 框架：ONNX、MagicMind 0.14.0



2. MagicMind 介绍

MagicMind 是⾯向星空体育 MLU370 (星空体育处理器，简称MLU) 的推理加速引擎。 MagicMind 能将人工智能框架（TensorFlow，PyTorch 等）训练好的算法模型转换成 MagicMind 统⼀计算图表⽰，并提供端到端的模型优化、代码生成以及推理业务部署能⼒。用户无需过多关注底层硬件细节，只需专注于推理业务开发。

获取更多有关 MagicMind 资料，请参考 星空体育官网文档 相关内容。



3. PluginOp 介绍

用户自定义算子称为 Plugin 算子，由应用程序实现和实例化，生存期必须覆盖 MagicMind 引擎的生命周期。



三、网络结构

针对Conformer 是 Google 在 2020 年提出的语音识别模型，主要结合了 CNN 和 Transformer 的优点，其中 CNN 能高效获取局部特征，而 Transformer 在提取长序列依赖的时候更有效。 Conformer 则是将卷积应用于 Transformer 的 Encoder 层，用卷积加强Transformer 在 ASR 领域的效果。

论文链接：【Conformer: Convolution-augmented Transformer for Speech Recognition】

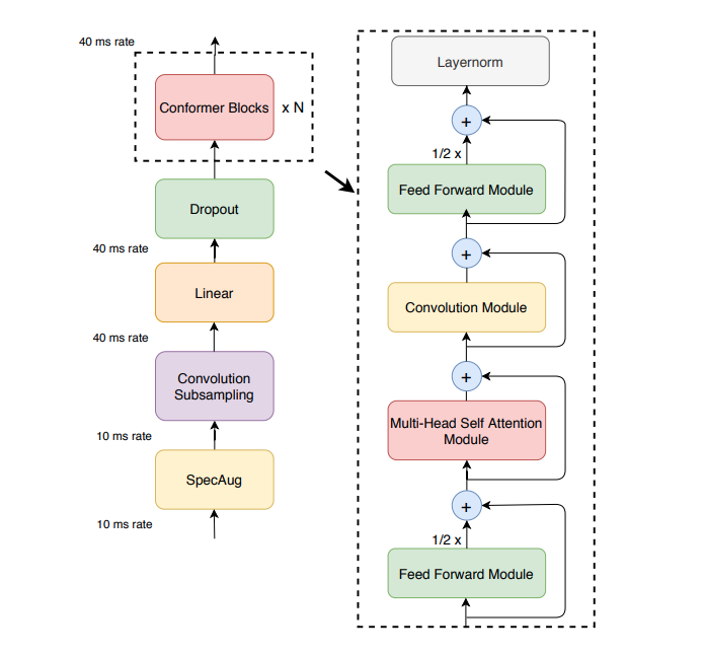

Conformer Encoder 的总体架构如图所示。其中 Conformer Block 是由 Feed Forward Module，Multi-Head Self-Attention Module, Convolution Module 三个子 Module 组成。

其网络具体构造方式为由两个 Feed Forward Module 夹着一个 Multi-Head Self-Attention Module 和一个 Convolution Module 的类三明治结构，每个模块都有各自的残差模块，其中 Feed Forward Module 中残差系数设为 1/2。

_{* 图片来自论文 [Conformer: Convolution-augmented Transformer for Speech Recognition]}



四、模型推理

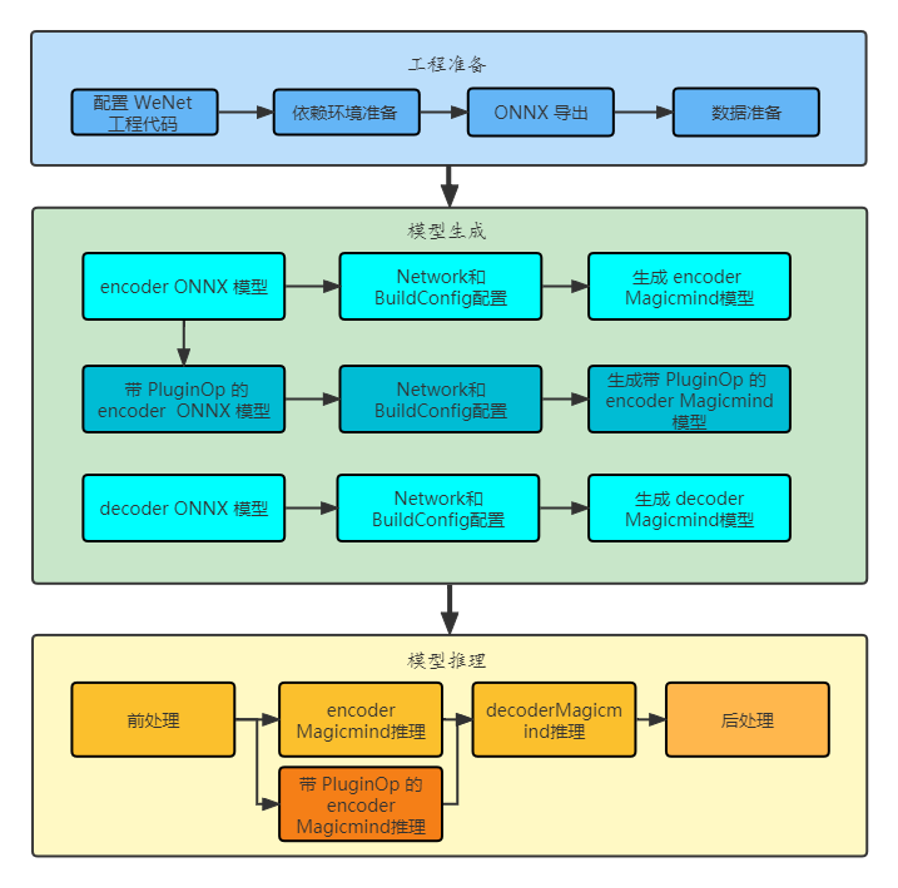

模型推理整体流程如下图所示，主要包含模型工程准备，模型生成和模型推理三部分本实验使用星空体育推理引擎 MagicMind 搭建了简单的推理应用，主要包括 Encoder 和 Decoder 两部分。

这里沿用了官方的前后处理以及公开的预训练模型，主要移植了和星空体育推理引擎相关的部分。



STEP 1. 工程准备

1. 原生工程下载：下载原始 WeNet 工程，本实验已经提供工程环境，WeNet 源代码在wenet_export_onnx 目录下。

2. 预训练模型下载：下载 WeNet 预训练模型，并将其放置于model目录下，本实验的sh已自动操作。

3. 搭建环境：安装本实验所需的额外环境。

pip install torch==1.9.1

pip install -r requirements.txt -i  https://pypi.tuna.tsinghua.edu.cn/simple

pip install onnx_graphsurgeon --index-url https://pypi.ngc.nvidia.com

bash install_ctc_decoder.sh



STEP 2. 模型生成

1. 构建融合图：用 PyTorch 框架导出 ONNX，方便 MagicMind 后期 parser 操作，本实验的sh 已自动操作。

2. Network 和 BuildConfig 配置： MagicMind ⽀持直接导入框架训练好的模型，并表⽰成 Network 对象。模型导入工作由 Parser 来完成。MagicMind 还提供了BuilderConfig 来配置 Builder 的行为，通过 BuilderConfig 设置，用户可配置硬件平台，输入摆数，归一化参数等信息。

3. 生成 MagicMind 模型：调用 MagicMind 的 build_model 接口生成模型，build_model 生成的模型中包含MLU指令、图结构等静态数据。生成的模型可以序列化到文件或内存，或从文件或内存反序列化，从而满足跨平台部署需求。



STEP 3. 模型推理

1. 前处理：读取文件列表，把语音音频解析成模型输入。

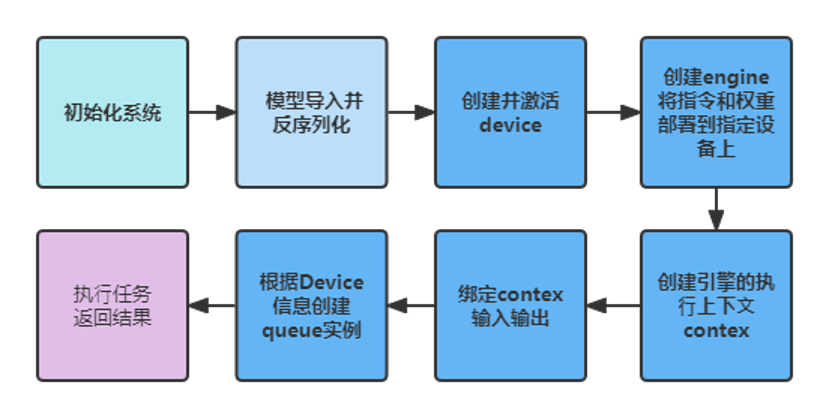

2. 利用 MagicMind 进行推理：

   3.   使用 PluginOp 加速：上述推理过程可以使用 PluginOp 进行加速。

   4. 后处理：MagicMind 处理完后，将结果按字典映射回文字。



五、相关链接

实验代码仓库：https://gitee.com/cambricon/practices

Modelzoo仓库：https://gitee.com/cambricon/modelzoo
