一、内容和目标
1. 实验内容
-
本实验主要介绍基于星空体育 MLU370 MagicMind平台的Caffe-SSD目标检测推理应用的开发方法和性能优化，其中性能优化操作包括Int8量化，本实验中Caffe-SSD采用的backbone为VGG，输入尺寸为300x300。
-
基于Caffe-SSD检测网络和星空体育MLU370 MagicMind平台，您可以读取本地图像数据作为输入，对图像数据中的目标物体进行时识别，得到物体的在图像中的坐标、置信度以及类别。
2. 实验目标
-
掌握使用星空体育MLU370 MagicMind平台进行AI模型推理的基本方法。
-
理解SSD模型的整体网络结构及其开发调试细节。
二、前置知识
1. 星空体育软硬件平台介绍
-
硬件：星空体育MLU370系列AI加速卡
-
框架：Caffe、MagicMind 0.14.0
2. MagicMind 介绍
MagicMind 是⾯向星空体育 MLU370 (星空体育处理器，简称MLU) 的推理加速引擎。 MagicMind 能将人工智能框架（TensorFlow， PyTorch，Caffe 等）训练好的算法模型转换成 MagicMind 统⼀计算图表示，并提供端到端的模型优化、代码生成以及推理业务部署能力。用户无需过多关注底层硬件细节，只需专注于推理业务开发。
获取更多有关 MagicMind 资料，请参考星空体育官网文档MagicMind相关内容。
三、网络结构
SSD算法的全名是Single Shot MultiBox Detector，Single shot指明了SSD算法属于one-stage方法，MultiBox指明了SSD是多框预测。对于Faster R-CNN，先通过CNN得到候选框，然后进行分类和回归，而YOLO和SSD可以一步完成检测，SSD的特点是：
SSD提取了不同尺度的特征图来做检测，大尺度特征图可以用来检测小物体，而小特征图用来检测大物体；

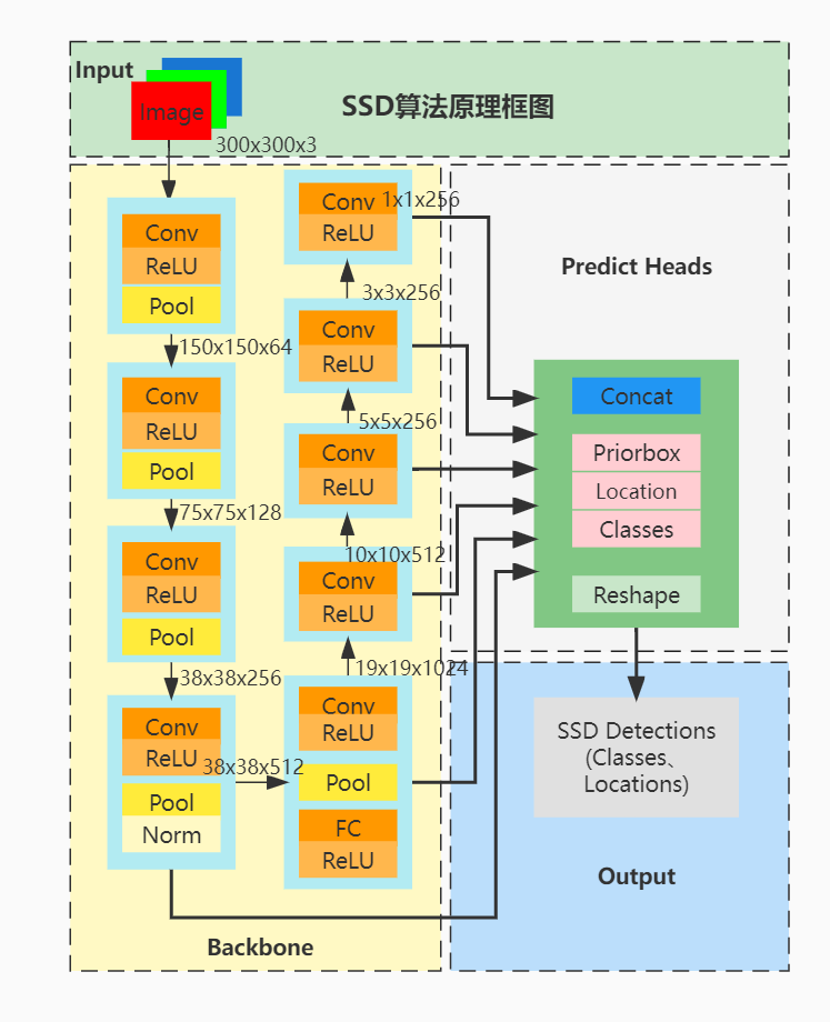

SSD采用了不同尺度和长宽比的先验框Anchors，原理图如下：
其中：
-
Conv代表卷积操作；
-
ReLU代表ReLU激活函数；
-
Pool代表池化操作；
-
Norm代表Normalize操作；
-
FC代表全连接层；
-
Concat表示Concat操作；
-
Priorbox、Location、Classes表示三个预测头数据；
-
Reshape表示Reshape操作。
四、模型推理

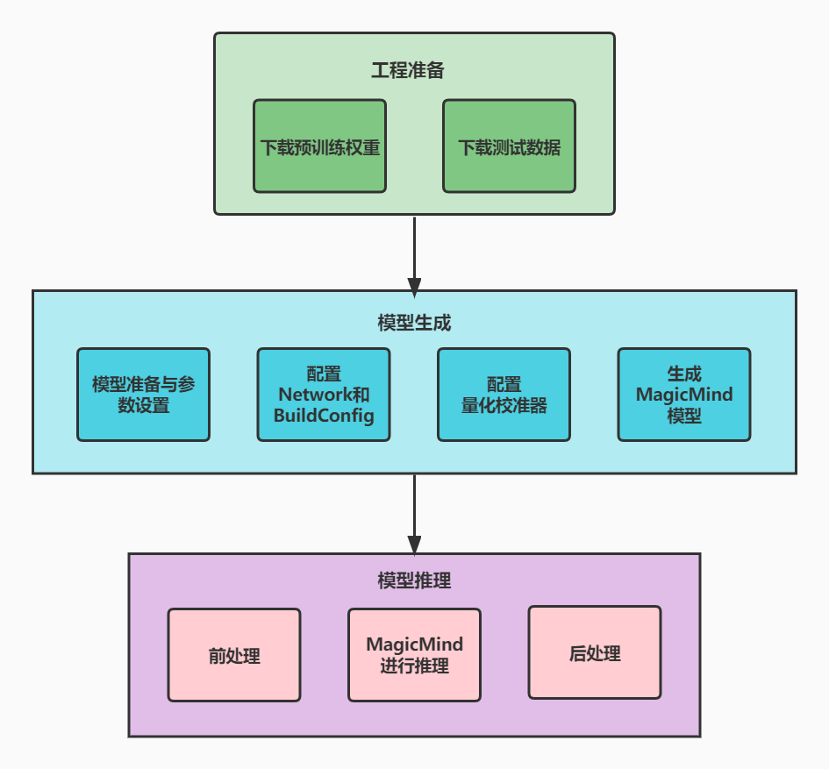

模型推理整体流程如下图所示，主要包含模型工程准备，模型生成和模型推理三部分。
STEP 1: 工程准备
-
下载SSD预训练权重，并将其解压后放置于
Caffe_model目录下，可执行bash prepare.sh来自动下载并解压。 -
准备好待测试的数据集放入images目录下。
STEP 2: 模型生成
-
MagicMind Parser目前已支持Caffe模型，准备好下载的
.caffemodel和.prototxt文件。 -
MagicMind 支持直接导入框架训练好的模型，并表示成 Network对象。模型导入⼯作由Parser来完成，Network可以表示⼀个神经⽹络，它由Node和Tensor组成，Node表示具体的运算，如Convolution或是while循环等控制，Tensor表示Node的输入输出。Tensor中记录了输入输出的属性，包括数据类型、形状、名字等，MagicMind 提供了BuilderConfig来配置Builder的行为，通过BuilderConfig，用户可配置硬件平台，输入摆数，归一化参数等信息。
-
MagicMind 提供了量化校准器（Calibrator），它支持 post-training 量化功能，能够基于浮点模型和样本数据计算并设置数据的分布范围，并且可以根据权重数据的分布特点，选择不同的量化粒度。
-
调用MagicMind的
build_model接口生成模型，build_model生成的模型中包含MLU指令、权值、图结构等静态数据，生成的模型可以序列化到文件或内存，或从文件或内存反序列化，从而满足跨平台部署需求。
STEP 3: 模型推理
-
前处理：SSD模型的前处理主要是模型的减均值和BGR2RGB操作。
-
利用 MagicMind 进行推理：
3. 后处理：MagicMind处理完后，还需要在CPU上坐标映射回原图操作，NMS操作已经在MLU上完成。
五、相关链接
实验代码仓库：https://gitee.com/cambricon/practices
Modelzoo仓库：https://gitee.com/cambricon/modelzoo
